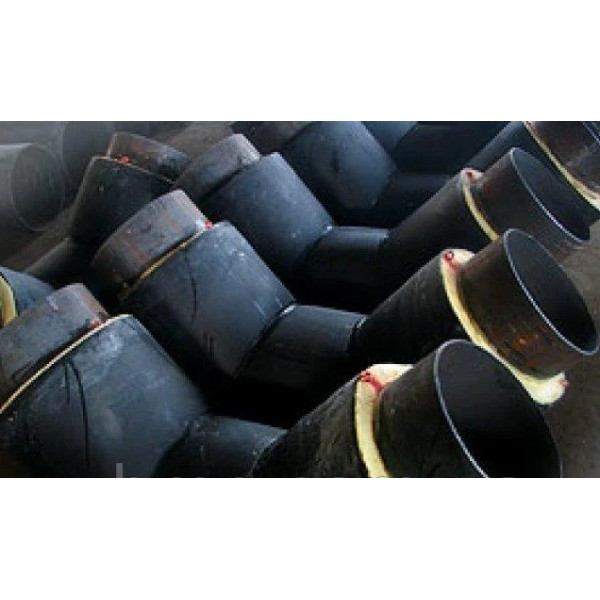

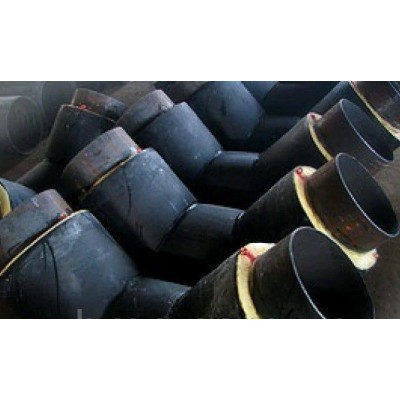

Відвід сталевий теплоізольований 325/450

Відвід ППУ служить для зміни напрямку трубопроводу, при цьому він захищений шаром ізоляції ППУ, повністю герметично покриває всі виріб за винятком кінців під приварення.

Виготовлені з сталі відводи в ППУ ізоляції застосовуються для з'єднання попередньоізольованих труб в місцях повороту і вигину трубопроводу. Відводи в ППУ ізоляції виготовляються різних типорозмірів: кут повороту, довжина приварний патрубка (плече відведення). Відводи ППУ отримали широке поширення і є невід'ємною деталлю сучасних теплових мереж. Технологія виготовлення відводів ППУ з ГОСТ 30732-2006 року передбачає приварювання плеча сталевої труби до безпосередньо самому голому відведення і подальше нанесення ППУ ізоляції по технології труба в трубі. В залежності від проекту відведення ППУ може виготовлятися з потрібною довжиною плеча. Відводи в ППУ ізоляції виробляють в оболонці з поліетилену (ПЕ) для підземної прокладки або в оболонці з оцинкованої сталі (ОЦ) для зовнішньої прокладки. В залежності від кліматичних умов конкретного регіону, відводи ППУ поділяються на два типу по товщині ізоляції: стандартний і посилений.

Конструкція

Умовні позначення:

1. сталева труба;

2. ізоляція з ППУ;

3. оболонка;

4. центруюча опора;

5. відвід сталевий;

6. електроізоляційна трубка (для труб зі сталевою оболонкою);

7. провідник-індикатор системи ОДК (показаний умовно)

Незалежно від типорозміру, області майбутнього застосування і ціни відводів в ППУ ізоляції, основними конструктивними елементами даних виробів є:

Базовий відвід сталевий відповідного діаметра зі стандартною довжиною плечей.

Зовнішня ізоляційна оболонка з поліетилену або тонколистової ОЦ сталі.

Теплоізоляційний прошарок з пінополіуретану.

Розташований в товщі ППУ ізоляції провідник – датчик системи СОДК.

Крім внутрішнього робочого діаметра сталевого фасонного виробу і виміряного по поверхні захисної оболонки зовнішнього габаритного діаметру виробів, важливою характеристикою, що впливає на особливості використання та ціну відводів в ППУ ізоляції, є довжина їх плечових ділянок. В залежності від моделі та технічних вимог замовника, ППУ відводи можуть виготовлятися зі стандартною, укороченою або збільшеною довжиною плечей.

Тип захисної зовнішньої оболонки виробів вибирається в залежності від призначення. При будівництві підземних теплотрас, які зазвичай монтуються з труб ППУ ПЕ, застосовуються відводи у однотипної для них оболонці з поліетилену. Для використання при будівництві наземних ділянок трубних магістралей, виконаних з надійно захищених від вандалізму та сонячного УФ випромінювання труб в сталевому ОЦ кожусі, застосовують ППУ відводи в оболонках з оцинкованої сталі.
